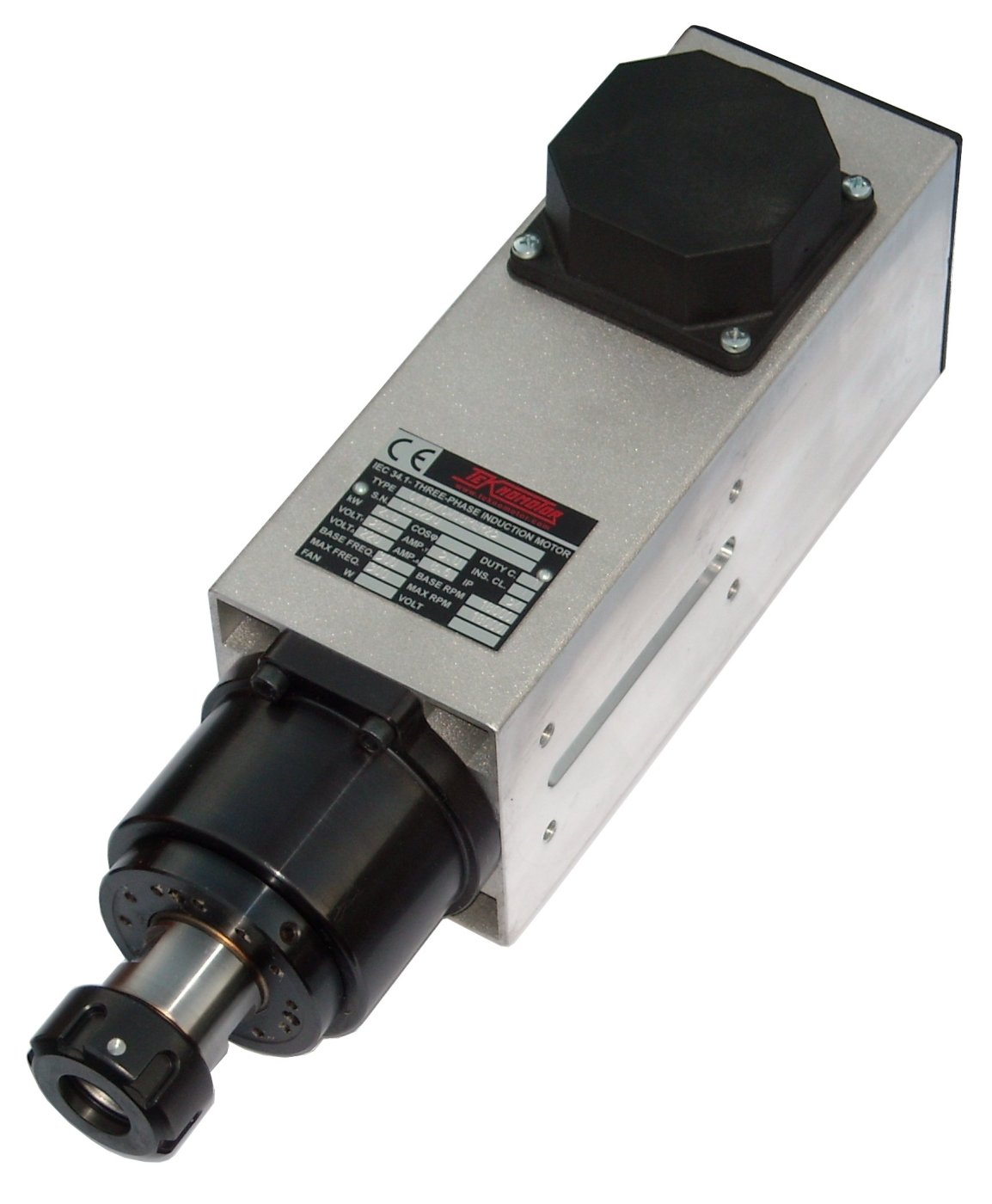

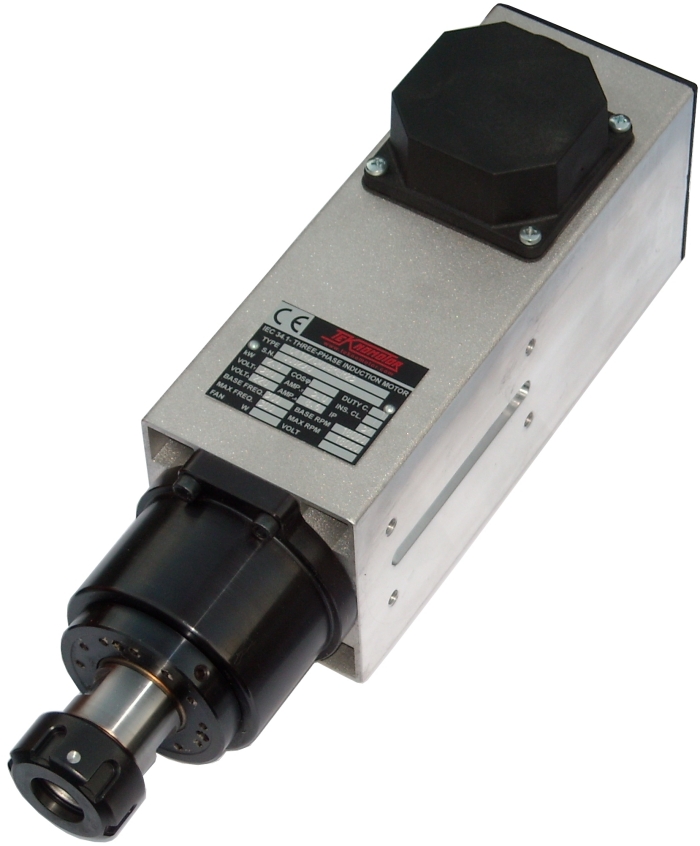

Teknomotor série DB
Výrobce: Teknomotor

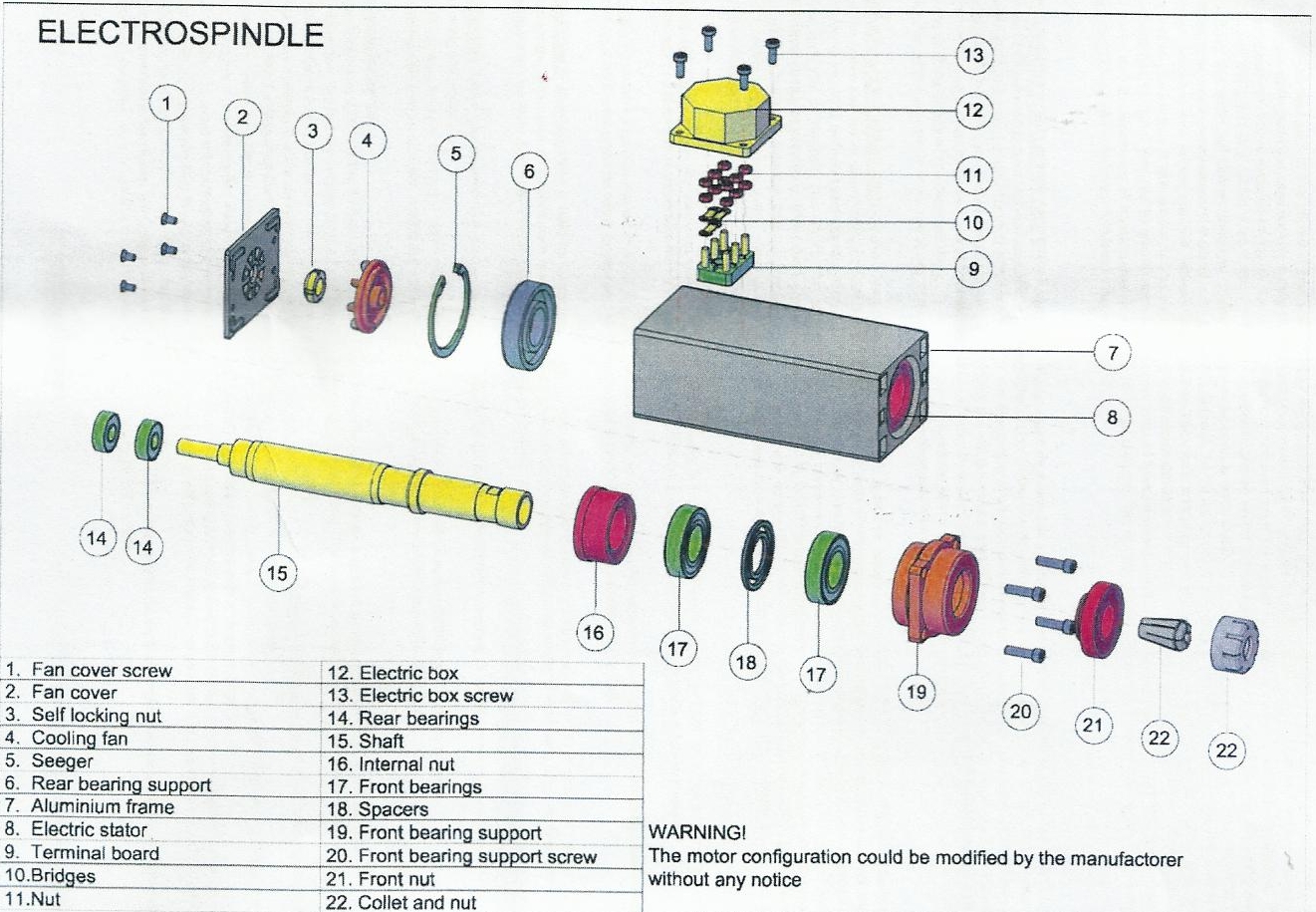

- profesionální vyvážené vřeteno pro radiální i axiální zatížení - DB provedení - dvojité kosoúhlé čelní ložisko - max. frekvence 300Hz–18000 / 400Hz–24000 ot/min - kleštinový upínač ER20(pr. 1–13mm) / ER25(pr. 1–16mm) - vzduchové chlazení, krytí IP54 - součást dodávky: vyvažovaná matice
| Dostupnost | Typ | Váha | Popis | Up. matice | Cena vč. DPH | Objednat | |
|---|---|---|---|---|---|---|---|
| skladem > 5ks | C31/40-C-DBS-P-ER20-0.73KW-24000RPM | 4,1Kg | 0,73kW | ER20 | 16 550,00 Kč | ||
| není skladem | C41/47-B-DB-P-ER25-1.6KW-18000RPM | 7,4Kg | 1,6kW | ER25 | 19 450,00 Kč | ||
| skladem > 5ks | C41/47-C-DB-P-ER25-2.2KW-18000RPM | 8,3Kg | 2.2kW | ER25 | 20 440,00 Kč | ||
| skladem 4ks | C51/60-A-DB-P-ER25-3.3KW-18000RPM | 12Kg | 3,3kW | ER25 | 28 150,00 Kč | ||
| skladem > 5ks | C51/60-D-DB-P-ER25-5,6KW-18000RPM | 13,9Kg | 5,6KW | ER25 | 29 560,00 Kč | ||
| skladem 1ks | C51/60-D-DB-P-ER32-5,6KW-18000RPM | 14,5Kg | 5,6KW | ER32 | 31 250,00 Kč | ||
| skladem 2ks | C41/47-C-DB-P-ER25-2,2KW-HY-24000RPM | 8,3Kg | 2,2KW | ER25 | 27 890,00 Kč | ||
| skladem > 5ks | C51/60-A-2DB-P-ER25-3.3KW-HY-24000RPM | 12Kg | 3,3KW | ER25 | 36 540,00 Kč | ||
| skladem > 5ks | C51/60-D-2DB-P-ER25-5.6KW-HY 24000RPM | 15Kg | 5,6KW | ER25 | 37 980,00 Kč |
Detailní popis Teknomotor série DB
- Dokumentace ke stažení: Teknomotor_C31–40.pdf
- Dokumentace ke stažení: Teknomotor_C41–47.pdf
- Dokumentace ke stažení: Teknomotor_C51–60.pdf
- Dokumentace ke stažení: TeknoMotorHandbook.pdf
Nastavení základních parametrů měničů DELTA VFD-EL pro použítí s vřeteny Teknomotor:
Dokumentace ke stažení: VFD-EL_manual_en.pdf
Dokumentace ke stažení: VFD-EL_manual_cz.pdf
1. zapojení vřetene
- pro měniče s napájením 1f 230V(VFD007,015,022) – zapojení do trojúhelníku
- pro měniče s napájením 3f 400V(VFD037) – zapojení do hvězdy
2. nastavení maximální frekvence
- parametr 01.00 (Fmax) – nastavit maximální frekvenci viz. výrobní štítek: MAX FREQUENCY nebo Hz
- parametr 01.01 (Fbase) – nastavit základní frekvenci viz. výrobní štítek: BASE FREQUENCY (pokud není uvedeno tak nastavit stejně jako MAX FREQUENCY)
3. nastavení maximálního napětí
- parametr 01.02 (Vmax) – nastavit maximální napětí viz. výrobní štítek: označení BASE VOLTAGE nebo VOLT
4. Nastavení maximálního proudu
- parametr 07.00 (Motor Rated Current) – nastavit max. proud viz. výrobní štítek: označení CURRENT nebo AMP
5. Nastavení otáček z potenciometru keypadu měniče
- parametr 02.00 (Source of First Master Frequency Command) – nastavit 4 (Digital keypad potentiometer)
6. Nastavení otáček ze vstupu 0–10V měniče (scorky AVI)
- parametr 02.00 (Source of First Master Frequency Command) – nastavit 1 (0 to +10V from AVI)
Kroky operací nastavení základních parametrů s keypadem:
