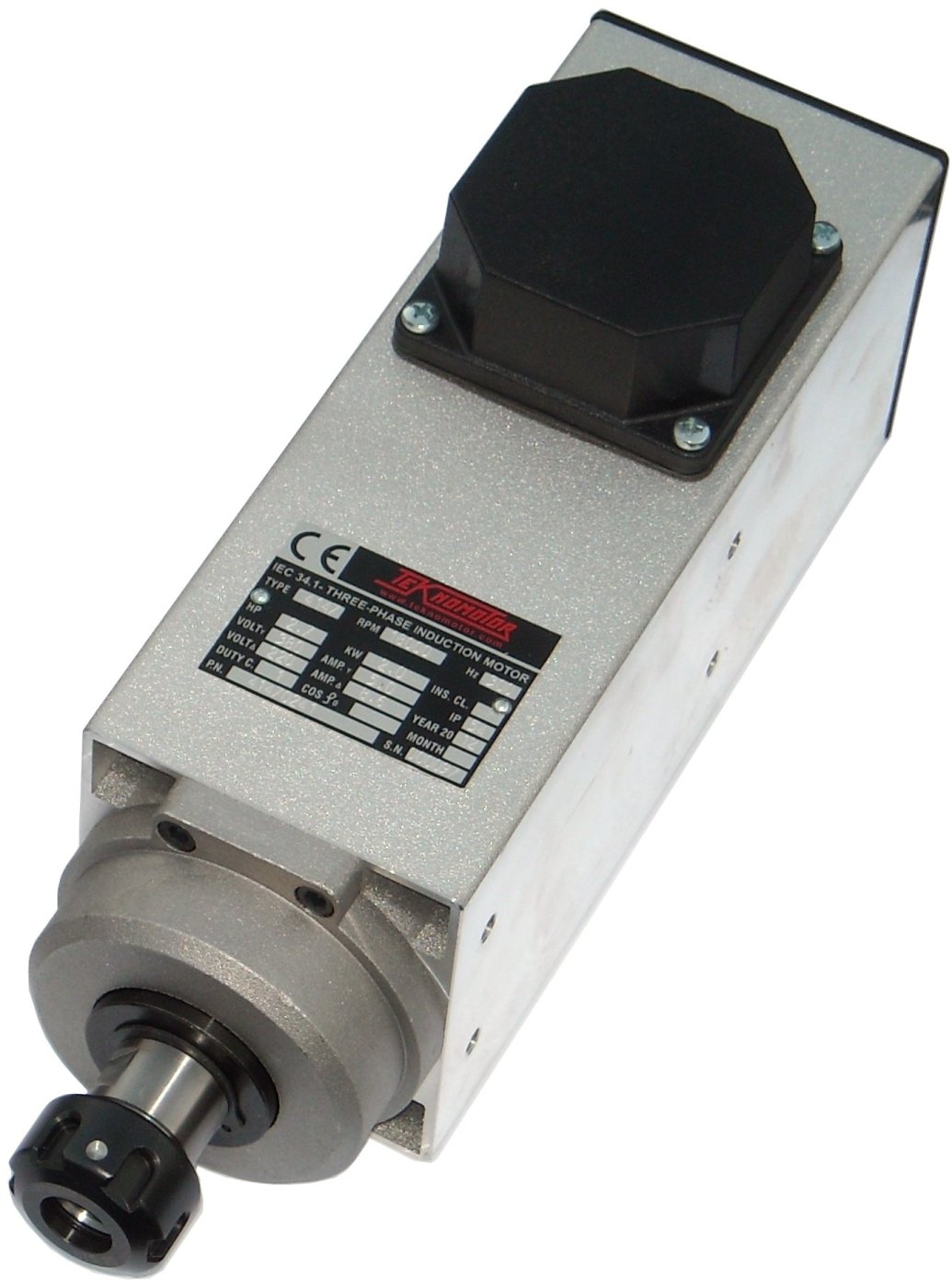

Teknomotor série SB

    Výrobce: Teknomotor

    - profesionální vyvážené vřeteno pro převládající radiální zatížení - SB provedení - jednoduché čelní ložisko - max. frekvence 300Hz–18000 - kleštinový upínač ER20(pr. 1–13mm) / ER25(pr. 1–16mm) - vzduchové chlazení, krytí IP54 - součást dodávky: vyvažovaná matice

    Dostupnost TypVáhaPopisUp. maticeCena vč. DPH Objednat
    není skladem C31/40-A-SB-P-ER20-0.33KW-18000RPM2,8 Kg0,33kWER208 400,00 Kč
    není skladem C31/40-C-SB-P-ER20-0.7KW-18000RPM3,6Kg0,73kWER209 250,00 Kč
    skladem > 5ks C41/47-A-SB-P-ER20-1.1KW-18000RPM4,9Kg1,1kWER2010 920,00 Kč
    není skladem C41/47-B-SB-P-ER20-1.6KW-18000RPM5,5Kg1,6kWER2011 780,00 Kč
    není skladem C41/47-C-SB-P-ER20-2.2KW-18000RPM6,5Kg2,2kWER2012 450,00 Kč

    Detailní popis Teknomotor série SB


    Nastavení základních parametrů měničů DELTA VFD-EL pro použítí s vřeteny Teknomotor:

    Dokumentace ke stažení: VFD-EL_manual_en.pdf

    Dokumentace ke stažení: VFD-EL_manual_cz.pdf

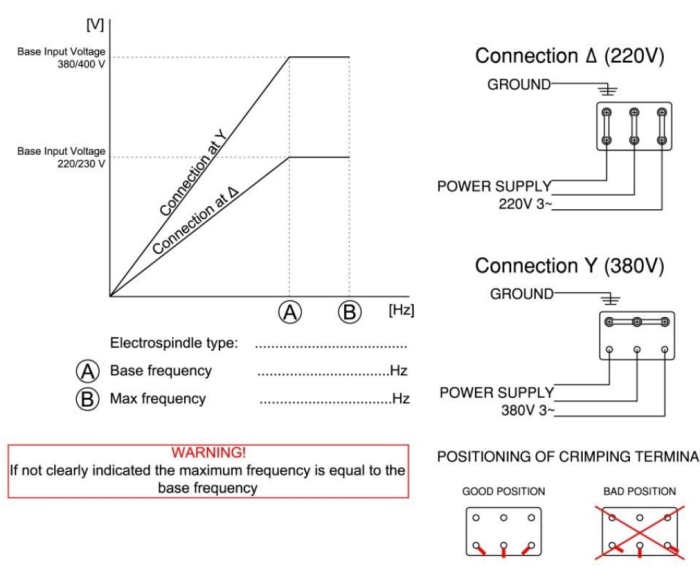

    1. zapojení vřetene

    • pro měniče s napájením 1f 230V(VFD007,0­15,022) – zapojení do trojúhelníku
    • pro měniče s napájením 3f 400V(VFD037) – zapojení do hvězdy

    2. nastavení maximální frekvence

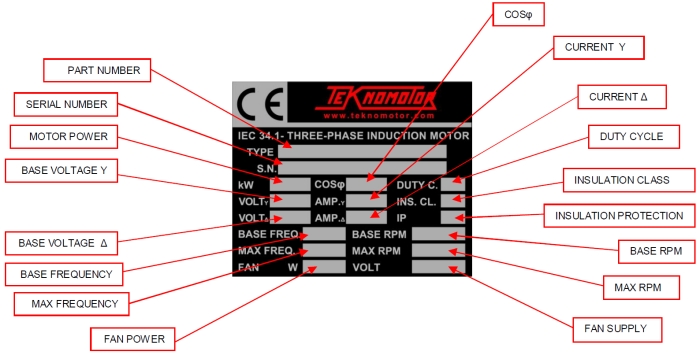

    • parametr 01.00 (Fmax) – nastavit maximální frekvenci viz. výrobní štítek: MAX FREQUENCY nebo Hz
    • parametr 01.01 (Fbase) – nastavit základní frekvenci viz. výrobní štítek: BASE FREQUENCY (pokud není uvedeno tak nastavit stejně jako MAX FREQUENCY)

    3. nastavení maximálního napětí

    • parametr 01.02 (Vmax) – nastavit maximální napětí viz. výrobní štítek: označení BASE VOLTAGE nebo VOLT

    4. Nastavení maximálního proudu

    • parametr 07.00 (Motor Rated Current) – nastavit max. proud viz. výrobní štítek: označení CURRENT nebo AMP

    5. Nastavení otáček z potenciometru keypadu měniče

    • parametr 02.00 (Source of First Master Frequency Command) – nastavit 4 (Digital keypad potentiometer)

    6. Nastavení otáček ze vstupu 0–10V měniče (scorky AVI)

    • parametr 02.00 (Source of First Master Frequency Command) – nastavit 1 (0 to +10V from AVI)

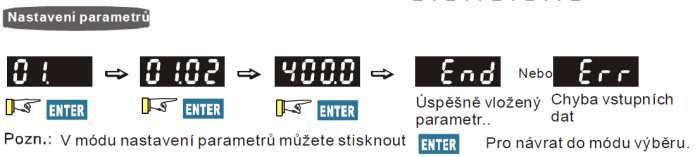

    Kroky operací nastavení základních parametrů s keypadem:
